Verbindingen & detaillering

Constructief gezien moeten aan verbindingen drie eisen worden gesteld :

• Sterkte: Een verbinding moet voldoende sterk zijn. De krachten die op een verbinding werken, moeten kunnen worden opgenomen.
• Stijfheid: Een verbinding moet overeenkomen met de aannames in het rekenmodel. In het gebruiksstadium en in het bezwijkstadium mogen de vervormingen een bepaalde waarde niet overschrijden.
• Rotatiecapaciteit: Wanneer er plastische scharnieren in de constructie ontstaan nog voor dat de totale belasting is aangebracht, moeten deze "scharnieren" bij toenemende belasting kunnen roteren.

Scharnierende verbinding

Wat is een scharnierende verbinding?

• Enkel overdracht van dwars- en normaalkrachten, geen momenten
• In staat om rotaties te ondergaan resulterend uit de effecten van de berekende lasten.

Wanneer wordt dit gebruikt?

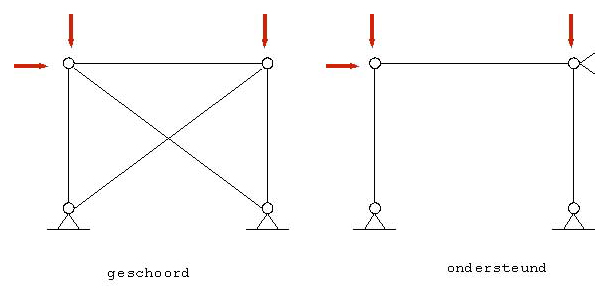

• Doorgaans in geschoorde of ondersteunde constructies;


Hoe ziet een scharnierverbinding er uit?

• Dunne kopplaten en hoekstalen
• Kleine afstand tussen bouten

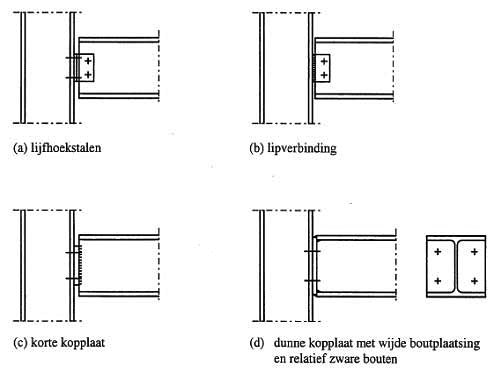

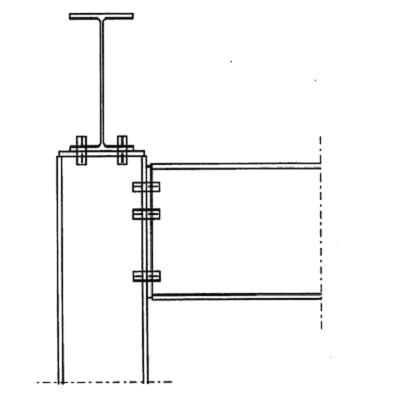

Ligger-kolom

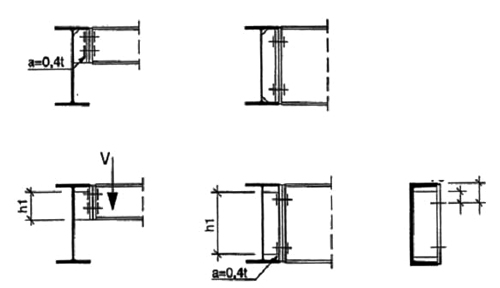

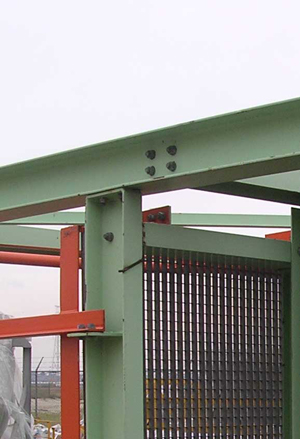

Kopplaatverbinding

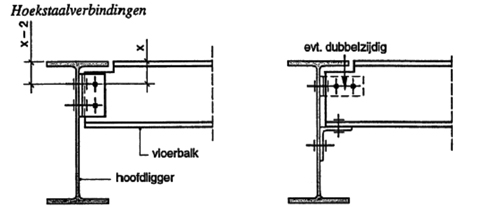

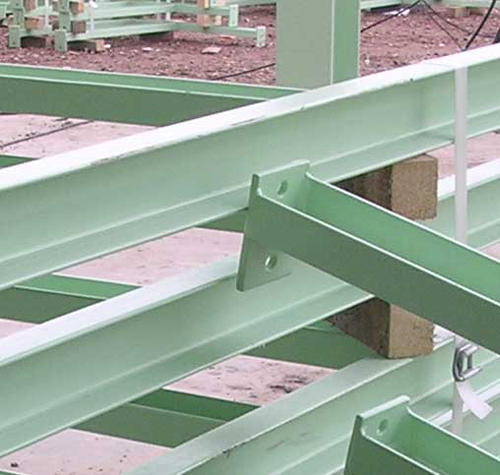

Hoekstalen

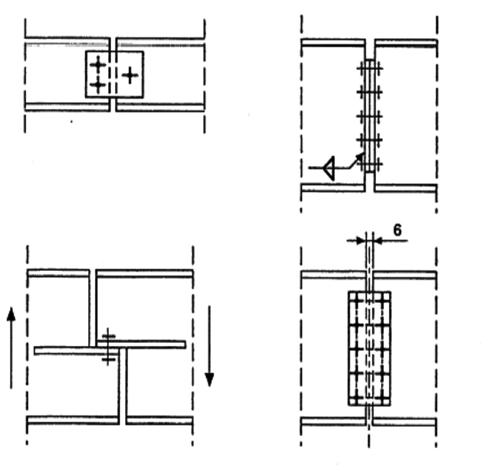

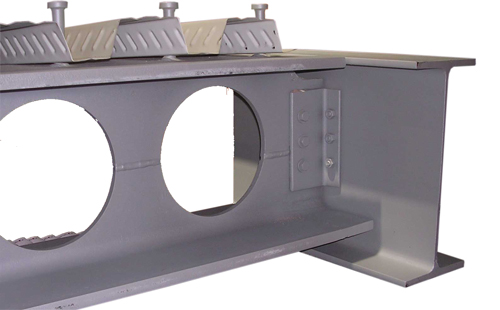

Doorkoppelingen

Momentverbinding

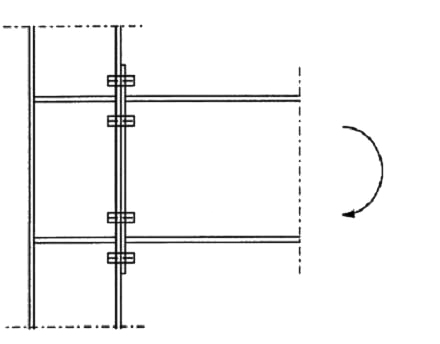

Wat is een momentverbinding?

• Verbindingen in staat om momenten op te nemen.
• Beschikken over een voldoende rotatiestijfheid, om de structuur te berekenen alsof ze continu is.

Wanneer maakt men gebruik van momentverbindingen?

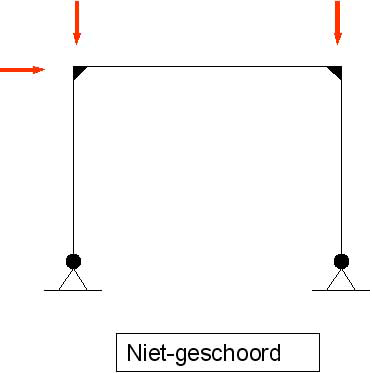

• In ongeschoorde constructies;

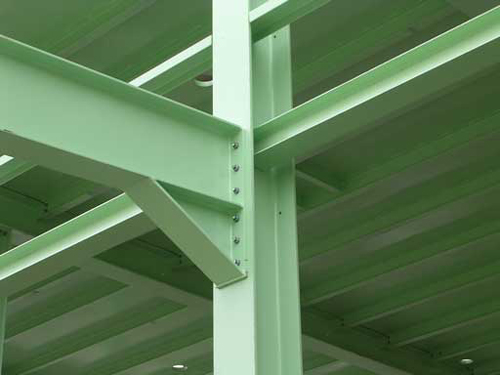

Hoe ziet een momentverbinding eruit?

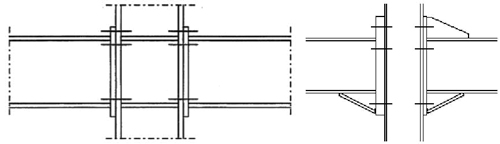

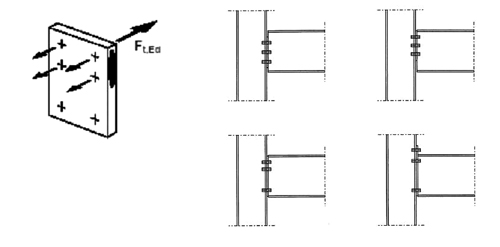

• Ligger-kolom
  • Grotere of dikkere kopplaat

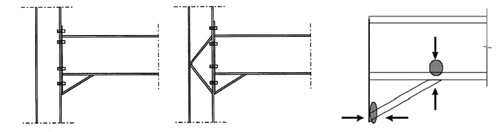

  • Een schoor
  • Grote afstand tussen de bouten

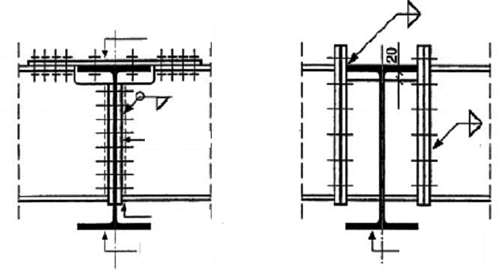

• Doorkoppeling (ligger-ligger)


Semi-momentverbindingen

• Een verbinding die noch aan de criteria voldoet van een scharnierende noch een momentverbinding.
• Houdt rekening met een zekere interactie tussen de verschillende staven volgens de moment-rotatie in berekeningen
• Kan bepaalde bewegingen overbrengen

De keuze hangt af van verschillende aspecten;

• De mogelijkheden van fabricatie en montage
• De prijs
• De aangebrachte krachten
• De architecturale eisen

Boutverbindingen

Economische aspecten

• Zeer arbeidsintensief. Beter enkele zware bouten aanbrengen dan vele kleine.
• Geen te zware bouten nemen -> machines nodig om deze aan te draaien.
• Aangeraden overal dezelfde bouten te gebruiken (indien mogelijk). -> eenvoudiger op de werf als in het atelier!
• Gebruik standaard bouten!

Vaak gebruikte bouten

• schroefbouten
• voorspanbouten
• injectiebouten
• voor meer informatie zie www.fabory.com

Lasverbindingen

Economische aspecten

• Lassen moeten voldoende sterk en zwaar zijn om aan de krachten in de verbinding te kunnen weerstaan
• Vaak manueel aangebracht > zeer duur
• Het lassen beperken op de werf -> eenvoudiger om aan te brengen in het werkhuis

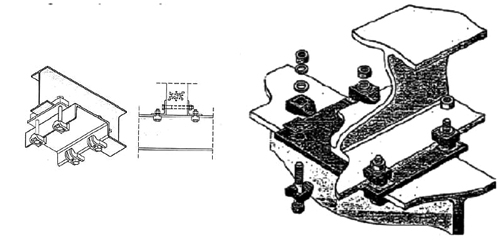

• Het is aangeraden de lassen te beperken en te vervangen door:
• Hoekstaalverbindingen
• Scharnierverbindingen
• Kikkerverbindingen
•

Soorten lassen

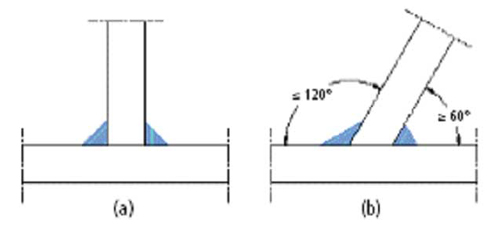

• Hoeklassen

• Verzonken hoeklas


  • (c) verzonken hoeklas
  • (d) (versterkte) uitgewaaierde verzonken hoeklas

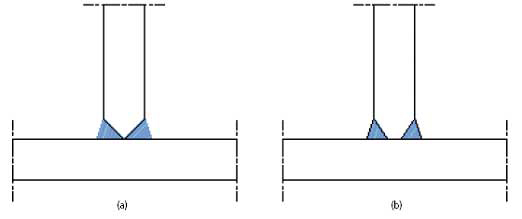

• Stompe lassen


  • (a) Zonder spleet
  • (b) met spleet
• Meer informatie: Belgisch Instituut voor Lastechniek

• Lassen (zie hierboven)
• Bouten (zie hierboven)
• Kopplaten

• Consoles

• Verstijvingen/schotten

• Afdekplaten
